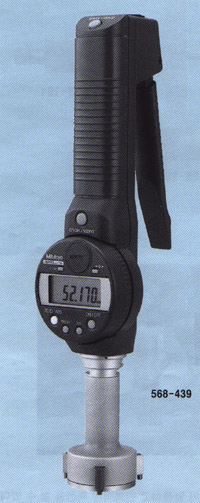

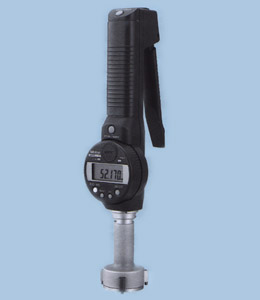

보어 매틱
568 시리즈
디지매틱 스냅 오픈 보어 게이지
 |
특징
대형문자 (8.5mm 높이)가 LCD창에 표시 되므로 값을
잘못 읽을 염려가 없다
측정자(앤빌)에 카바이드 팁이 부착되어 있어
장기간 사용할 수 있다
디스플레이 유니트를 330도까지 회전 시킬수
있어 어떤 각도에서라도
값을 손쉽게 판독할 수 있다
GO/NO-GO 판정 가능
엡솔루트 리니어
스케일로 인해 오버 스피드의 염려가 없다
SPC데이터 출력장치가 제공된다
원점 설정을 위한 셋팅 링은
선택사양이다
연장 로드 (선택사양)를
부착하여 깊은 구멍도 측정할 수 있다
블라인드 구멍의 깊숙한 곳까지
측정할 수 있다
테그니컬 데이터
디스플레이 : LCD
기능 : 원점 설절,
프리셋, GO/NO-GO판정, 전원 On/Off,
인치/미리 변환(인치/미리 타입의 경우), SPC
데이터 출력, 데이터 홀드 기능
배터리 : SR44(1개)(938882)
배터리수명 : 약 1년
작동온도 : 5℃ - 40℃
측정면 : 카바이트 팁 부착
사양
선택사양 액세서리
|
주문번호
|
설명
|
|
937387
|
SPC 케이블(1m) |
|
965013
|
SPC 케이블(2m) |
|
952322
|
6-12mm (.275"-.500")게이지용
연장로드
|
|
952621
|
12-20mm (.50"-.80")게이지용
연장로드
|
|
952622
|
20-50mm (.8"-2.0")게이지용
연장로드
|
|
952623
|
50-125mm (2.0"-5.0")게이지용
연장로드
|
|
개별
보어매틱
|
측정범위
|
주문번호
|
분해능
|
정도
|
무게
|
가격
|
|
6-8mm
|
568-331
|
0.001mm
|
5㎛
|
480g
|
|
|
8-10mm
|
568-332
|
0.001mm
|
5㎛
|
485g
|
|
|
10-12mm
|
568-333
|
0.001mm
|
5㎛
|
485g
|
|
|
12-16mm
|
568-334
|
0.001mm
|
5㎛
|
475g
|
|
|
16-20mm
|
568-335
|
0.001mm
|
5㎛
|
480g
|
|
|
20-25mm
|
568-336
|
0.001mm
|
6㎛
|
540g
|
|
|
25-30mm
|
568-337
|
0.001mm
|
6㎛
|
555g
|
|
|
30-40mm
|
568-338
|
0.001mm
|
6㎛
|
565g
|
|
|
40-50mm
|
568-339
|
0.001mm
|
6㎛
|
610g
|
|
|
50-63mm
|
568-340
|
0.001mm
|
6㎛
|
730g
|
|
|
62-75mm
|
568-341
|
0.001mm
|
6㎛
|
740g
|
|
|
75-88mm
|
568-342
|
0.001mm
|
6㎛
|
790g
|
|
|
87-100mm
|
568-343
|
0.001mm
|
6㎛
|
800g
|
|
|
100-113mm
|
568-344
|
0.001mm
|
6㎛
|
900g
|
|
|
112-125mm
|
568-345
|
0.001mm
|
6㎛
|
910g
|
|
|
50-63mm
62-75mm
|
568-346*
|
0.001mm
|
6㎛
|
780g
|
|
|
75-88mm
87-100mm
|
568-347*
|
0.001mm
|
6㎛
|
850g
|
|
|
100-113mm
112-125mm
|
568-348*
|
0.001mm
|
6㎛
|
970g
|
|
보어매틱 세트(호환가능한 측정
헤드 타입)
(각 세트마다 지정된 크기의 측정해드가 있는 한
개의 디스플레이 유니트 포함)
|
주문번호
|
측정범위
|
세트구성
|
무게
|
가격
|
|
568-971
|
6-8mm
8-10mm
10-12mm
|
디스플레이 유니트(568-102)
측정 헤드(952906, 952907, 952908)
어댑터(954595), 셋팅링(177-125:￠8mm, 177-126:￠10mm)
|
0.6kg
|
|
|
568-972
|
12-16mm
16-20mm
20-25mm
|
디스플레이 유니트(568-102)
측정 헤드(952905, 952606, 952607)
어댑터(216556, 216557), 셋팅링(177-177:￠16mm,
177-286:￠20mm)
|
0.8kg
|
|
|
568-973
|
25-30mm
30-40mm
40-50mm
|
디스플레이 유니트(568-102)
측정 헤드(952608, 982147, 982148)
어댑터(216557), 셋팅링(177-288:￠30mm, 177-290:￠40mm)
|
1.3kg
|
|
|
568-974
|
50-63mm
62-75mm
75-88mm
87-100mm
|
디스플레이 유니트(568-102)
측정 헤드(982174, 982175, 982176, 982177)
어댑터(216558), 셋팅링(177-314:￠62mm, 177-318:￠87mm)
|
3.5kg
|
|
|
568-975*
|
50-63mm
62-75mm
75-88mm
87-100mm
|
디스플레이 유니트(568-102)
측정 헤드(04AZA044, 04AZA045)
어댑터(216558), 셋팅링(177-314:￠62mm, 177-318:￠87mm)
|
3.5kg
|
|
*호환가능한 앤빌 타입
보어매틱 풀 세트
(각 세트마다 지정된 크기의 측정헤드가 있는 한
개의 디스플레이 유니트 포함)
|
주문번호
|
측정범위
|
세트구성
|
무게
|
가격
|
|
568-981
|
6-8mm
8-10mm
10-12mm
|
개별 보어매틱 게이지(568-331,568-332,568-333)
셋팅링(177-125:￠8mm, 177-126:￠10mm)
|
1.6kg
|
|
|
568-982
|
12-16mm
16-20mm
20-25mm
|
개별 보어매틱 게이지(568-334,568-335,568-336)
셋팅링(177-177:￠16mm, 177-286:￠20mm)
|
1.8kg
|
|
|
568-983
|
25-30mm
30-40mm
40-50mm
|
개별
보어매틱 게이지(568-337,568-338,568-339)
셋팅링(177-288:￠30mm, 177-290:￠40mm) |
2.5kg
|
|
|
568-984
|
50-63mm
62-75mm
|
개별
보어매틱 게이지(568-340,568-341)
셋팅링(177-314:￠62mm) |
2.6kg
|
|
|
568-985*
|
75-88mm
87-100mm
|
개별
보어매틱 게이지(568-342,568-343)
셋팅링(177-318:￠87mm) |
3.4kg
|
|
|
568-986*
|
50-63mm
62-75mm
75-88mm
87-100mm
|
개별
보어매틱 게이지(568-346,568-347)
셋팅링(177-314:￠62mm, 177-318:￠87mm) |
4.6kg
|
|
*호환가능한 앤빌 타입 |
 |
|
| |
코드 |
제품명(규격) |
가격 |
| |
568-307 |
BOREMATIC
(25-30mm(0.001)) |
1,024,900원 |
| |
| |
568-312 |
BOREMATIC
(70-80mm(0.001)) |
1,132,700원 |
| |
| |
568-332 |
BOREMATIC
(8-10mm(0.001)) |
873,500원 |
| |
| |
568-333 |
BOREMATIC
(10-12mm(0.001)) |
873,500원 |
| |
| |
568-334 |
BOREMATIC
(12-16mm(0.001)) |
903,100원 |
| |
| |
568-335 |
BOREMATIC
(16-20mm(0.001)) |
903,100원 |
| |
| |
568-336 |
BOREMATIC
(20-25mm(0.001)) |
930,900원 |
| |
| |
568-337 |
BOREMATIC
(25-30mm(0.001)) |
930,900원 |
| |
| |
568-338 |
BOREMATIC
(30-40mm(0.001)) |
1,016,200원 |
| |
| |
568-339 |
BOREMATIC
(40-50mm(0.001)) |
1,016,200원 |
| |
| |
568-340 |
BOREMATIC
(50-63mm(0.001)) |
1,091,000원 |
| |
| |
568-341 |
BOREMATIC
(62-75mm(0.001)) |
1,106,600원 |
| |
| |
568-342 |
BOREMATIC
(75-88mm(0.001)) |
1,157,100원 |
| |
| |
568-343 |
BOREMATIC
(87-100mm(0.001)) |
1,157,100원 |
| |
| |
568-344 |
BOREMATIC
(100-113mm(0.001)) |
1,211,000원 |
| |
| |
568-345 |
BOREMATIC
(112-125mm(0.001)) |
1,230,200원 |
| |
| |
568-346 |
BOREMATIC
(50-63/62-75mm(0.001)) |
1,285,900원 |
| |
| |
568-347 |
BOREMATIC
(75-88/87-100mm(0.001)) |
1,346,800원 |
| |
| |
568-348 |
BOREMATIC
(100-113/112-125mm(0.001)) |
1,407,700원 |
| |
