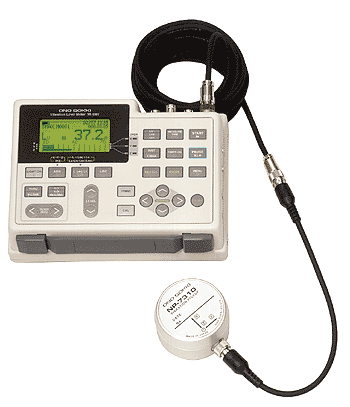

특 징
- 진동 레벨의 3 축(X,Y,Z) 동시 표시 ＆ 동시 아날로그 출력
- 디지탈＆바 그래프로 3 축 동 시 표시. 아날로그출 력도 AC 또는 DC 의 선택으로 상시 3 축 동시 출력.
- linearity 레인지 75 dB 의 실현
- 75 dB 의 와이드 레인지로 입력 렌지오바를 신경쓰는 일 없이 측정 . 입 력 레인지 완전히 교체되고의
번거로움이 경감되어 다이나믹 레인지의 큰 진동의 측정 , 장시간의 자동 측정에 위력을 발휘. 그리고 , 진동 레벨이 25 dB 로부터 측정 할
수 있습니다 것 으로 , 건물의 미진동 측정에 적절.
- 대용량 메모리 탑재
- 마뉴아르메모리 , 브록크메모리 , 인스탄트메모리 , 리 아르타임메모리의 4 종류의 독립 메모리를 탑재.
- 광대역의 진동 가속도 레벨(LVF) 측정에도 대응
- 주파수 범위 0.7 ~ 355 Hz 와 광대역을 커버하고 있다 (계량법과 JIS 규격에서는 측정 주파수 범위는 1
~ 80 Hz 로 규정). 이것에 의해 , 1/3 옥타브 밴드 중심 주파수로 0.8 ~ 315 Hz 의 광대역의 옥타브 분석이 가능.
(LVF는 당사 독자적인 측정 항목으로 광대역의 진동 가속도 레벨. )
＜리얼타임·옥타브 분석
기능＞
IEC1260- 1995 class 1,JIS C 1513- 1983 2 형태 (1/1 ) ,3 형태
(1/3 ) 적합의 리어 르타임·옥타브 분석의 옵션. 1/1 옥타브 9 밴드와 1/3 오크타 브 27 밴드의 2 종류 있어 , 막대 그래프
또는 리스트 표시하는. 아날로그 출력은 상시 올 패스의 데이터가 됩니다. 진동 레벨계와 리얼타임 analyzer가 일체화해 , 현장에서의 분석이
한층 더 간단.
＜밴드 필터 분석
기능＞
IEC1260- 1995 class 1 ,JIS C 1513- 1983 2 형태 (1/1 ) ,3 형태
(1/3 ) 적합의 전환 식 밴드 필터의 옵션. 1/1옥타브와 1/3 옥타브의 2 종류가 . 이 옵션을 탑재하면(자) 아날로그 출력도 선택된
밴드 필터의 데이 타가 됩니다. 밴드 필터 통과 후의 진동 레벨치를 X ,Y ,Z 축 동시에 표시 하기 때문에 , 본기 1 대로 , 선택한
옥타브 밴드의 진동 레벨의 시간적 변화 를 측정.
＜다과회 레이트 출력＞
다과회
레이트 레벨을 0.1 dB 단위로 설정이 가능. X ,Y ,Z 축의 몇개의 값이 설치치를 넘는다고 비교 신호가 오픈 수집가로 출력. 출력 논리는
정부의 설정 가능. 반도체 제조장치와 같은 중요 설비의 기초의 진동 레벨 의 관리나 건설·토목공사 현장의 진동 레벨의 관리 등 진동 레벨 경보
장치로 한 사용.
＜외부 컨트롤＞
외부 컨트롤
옵션은 , 지정된 전압을 입력하는 것으로 외부로부터 진동레 벨계를 리모트 콘트롤 하는 것이 가능. 콤퍼레이터 출력(옵션) 과의 조합하고로 철도
통과 진동등의 과도적 진동의 자동 계측 시스템이 간단 에 구축.
사 양
|
적응
규격 |
JIS C 1510-1995 및
계량법 |
|
계량법 형식 승인
번호 |
제 W011
호 |
|
측정
방향 |
연직 진동 및 수평
진동 |
|
측정 주파수
범위 |
1 ~ 80 Hz
(Lv , Lva) , 0.7 ~ 355 Hz (LvF) |
|
측정 레벨
범위 |
25 ~ 120 dB
(Lv) , 30 ~ 120 dB (Lva) , 35 ~ 120
dB(LvF) |
|
측정
항목 |
진동 레벨 (Lv)
, 진동 가속도 레벨 (Lva) , 주파수 범위를 펼친 진동 가속도 레벨 (LvF)*LvF
는 당사 독자 규정 |
|
연산
항목 |
순간치 , 최대치 (MAX) , 최소치 (MIN) , 피크치
(PEAK) ,1 초간의 구간내 최대치 (TACTMAX) , 파워 평균 (Leq) , 시간율 레벨
(Lx) |
|
측정
시간 |
1 s,3 s,5 s,10 s,30 s,1 min,3 min,4 min 10
s,5 min, 8 min 20 s,10 min,15 min,20 min,30 min,1 h,4 h,8 h, 16 h,24 h,48 h,120
h,168 h |
|
샘플링
간격 |
1024 μs (Lx 이외 ) ,0.1 s (Lx 로 아래와 같이 이외 ) ,
5 s (Lx 로 측정 시간이 4 min 10 s,8 min 20 s) |
|
주파수
보정 |
진동 감각 보정 특성； JIS C 1510-1995 또는
계량법에 따르는 연직 진동 특성
JIS C 1510-1995 에 의한 수평 진동 특성
평탄특 성； JIS C 1510-1995 에
의한 평탄 특성 |
|
표시부 |
128 × 64 좃트마트릿스 방식 LCD (백
라이트부) |
|
표시 |
디지탈 ； 3 채널 동시 or 1 채널 확대 표시 , 표시
자리수 4 자리수 , 분해가능 0.1 dB, 표시 주기 1 초
바 그래프 ； 3 채널 동시 표시 , 표시폭 60 dB, 분해가능 0.5
dB, 표시 주기 0.1 초 |
|
동
특성 |
0.63 초 |
|
linearity
레인지 |
75
dB |
|
전원 |
단일 건전지4개 또는 AC 어댑터
(옵션) |
|
연속
사용시간 |
약 65 시간 (알칼리 건전지
사용) |
|
외형
치수 |
210 (W) × 140 (D) × 80 (H) mm , 약
1550 g(건전지 포함한다 ) |
|
부속품 |
(NP-7310 진동 픽업 ,VR-0600
센서 케이블(5 m) , 캬 링 케이스 , 단 1건전지 X 4(을)를 포함한다
)
|
NP-7310 진동 픽업 개략
사양
|
구조 |
전단형 압전식 3
방향 |
|
횡도감 |
－30 dB
이하 |
|
최대 측정
가속도 |
35 m/s
2 |
|
내충격성 |
500 m/s
2 |
|
내
환경성 |
방수ⅩIP66 (JIS C
0920-1993) |
|
외형
치수 |
φ75 × 38.5 mm , 약
500 g (케이블을 포함하지 않고 ) |
옵션 및 주변기기
| 품명 |
MODEL |
|
사 양 |
| 밴드 필터 분석 기능 |
VR-0651 |
|
1/1 OCT |
| VR-0652 |
|
1/3
OCT |
|
리얼타임·옥타브 분석 기능 |
VR-0653 |
|
1/1 OCT 9밴드 |
|
VR-0654 |
|
1/3 OCT 27밴드 |
|
다과회 레이트 출력 |
VR-0611 |
|
|
|
외부 컨트롤 |
VR-0612 |
|
|
|
연장 케이블 |
AG-6010 |
|
10 m |
|
AG-6030 |
|
30 m 코드 릴 첨부 |
|
AG-6100 |
|
100 m 코드 릴 첨부 |
|
AC 어댑터 |
420J42002 |
|
타무라제작소제 |
|
프린터 |
DPU-414 |
|
케이블 부속 |
|
전술용 AC 어댑터 |
PW-4007J |
|
DPU-414 용 |
|
2 다음 처리 소프트웨어 |
샘플 소프트웨어 |
|
(이쪽의 페이지로부터 다운로드할 수 있는
) |
|
RS-232C 케이블 |
AX-5022 |
|
Dos/V 용 |
|
BNC 케이블 |
MX-101 |
|
1.5
m | |
| |
|
| |
