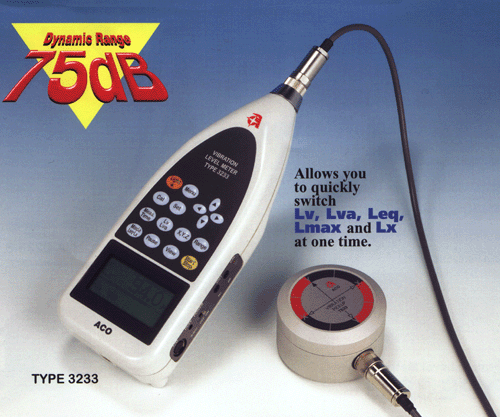

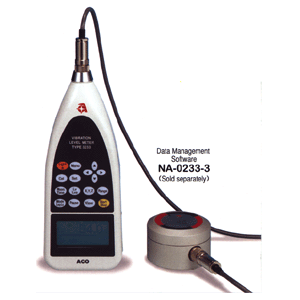

TYPE 3233 Vibration Level Meter

제조사 : Aco
판매가격  : 원
포인트 : 점
수량 :
  PLUS   MINUS   개
■ 회원가입을 하시면 할인된가격을 보실수 있습니다.
■ 모든가격은부가세별도 입니다.
■ 회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■ 30만원미만은 택배비 3,000원(착불)입니다.
■ 카드결재시 세금계산서 발행 불가합니다.
■ 배송은 평균 2~3일정도 예상됩니다.

상세페이지를 마이피플로 보내기 - 웹용 상세페이지를 twitter로 보내기 상세페이지를 facebook으로 보내기 상세페이지를 Me2Day로 보내기

High Precision Measurement can be easily realized in your palm ACO's Simple Vibration Meter

1,4페이지 : http://www.korins.kr/maker/aco/ACOVLMca.pdf
2.3 페이지 : http://www.korins.kr/maker/aco/ACOVLMca%20(1).pdf

특 징


●소형 경량으로 가지기 쉽고 , 기동력이 풍부해 조작이 간단. 계측자의 숙련을 필요로 하지 않습니다. 측정용의 픽업은 호환성이 있다.


●백 라이트부 대형 액정화면에 디지털치와 바 그래프 표시. 읽어내 오차 없고 누구라도 측정할 수 있어 바 그래프로 진동량이 실감하기 쉽다.


●linearity75dB의 와이드 레인지로 , 전환 불요.


●최대 , 최소치(Lmax,Lmin), 시간율 진동 레벨(Lx：5치), 파워 평균(Leq)을3방향 동시 연산 , 선택 표시.


●RS-232C인터페이스 내장. 데이터 관리 소프트웨어(별매) 로 데이터 관리·가공을 간단하게 할 수 있다.


●전용 삼각을 사용하는 것으로써 광범위한 진동 레벨이 보기 쉽고 , 조작성이 향상.



진동 레벨계　사양

MODEL

3233

측정 기능
　진동 레벨
　진동 가속도 레벨
　파워 평균
　최대치
　최소치
　시간율 진동 레벨
　측정 시간


Lv
Lva
Leq
Lmax
Lmin
Lx(임의 선택의5치)
10초 ,1,5,10,15,30분 ,1,8,12,24시간
수동 최장 측정 시간：199시간59분59초

측정 레벨

30~120dB

자기 잡음 레벨

30dB이하

linearity -레인지

75dB

레벨 레인지 변환

20dB스텝2단 변환
30~90dB
50~110dB

주파수 범위

1~80Hz

주파수 보정 회로

연직 특성 , 수평 특성 및 평탄 측정

실효가 검출 회로

진정한 실효가 검출 회로(디지털 연산 방식)

동 특성

0.63s

교정

내장 발진기(31.5Hz의 정현파)에 의한 전기적 교정

샘플링 주기

2ms (Leq)
64ms (Lmax,Lmin,Lx)

연산

파워 평균(Leq)
측정 시간내의2승 평균을3방향 동시에 연산
시간율 레벨(Lx)
L5,L10,L50,L90,L95를 누적도 분포보다3방향 동시 연산
최대 , 최소치(Lmax,Lmin)
측정 시간내의 최대 , 최소치를3방향 동시 검출

일시정지 기능

통상의 일시정지 기능

표시기
　디지털 표시
　바 표시
　경고 표시

백 라이트부 액정 표시기(128×64닷)
수치 표시：4자리수 표시 표시 주기：1s
표시 주기：64ms
Over：과 부하 스케일 상한보다+10dB로 표시
Under：과소 신호 스케일 하한보다-0.6dB로 표시
전지 잔량：4단계 표시
시계：년 , 월 , 일 , 시 , 분 , 초

출력 단자

3방향 독립 출력

AC출력

출력전압：1Vrms(전면적)
출력 저항：600Ω
부하 저항：10kΩ이상

DC출력

출력전압：2.5V(전면적),0.25V/10dB
출력 저항：50Ω
부하 저항：10kΩ이상

I/O단자

컴퓨터에 의한 진동계의 제어와 데이터 출력
(프린터에의 직접 출력)
인터페이스：RS-232C(비동기)

전원

단3건전지　4책 또는AC아답터
전지 수명：알칼리 건전지 약20시간
　　　　　　(망간 건전지 약11시간)
　　　　　　백 라이트점등시의 전지 수명은 약1/3

사용 온도 범위

-10~50℃　30%~90%RH(결로 하지 않는 것)

중량

전지를 포함해 약350g

구성

본체　3233
진동 픽업　TYPE7833(3방향)
케이블(3m) BC-0233
BNC핀 코드　BC-0071
단3건전지
수납 케이스

■센서 사양

본체

공해용3방향 가속도 픽업

구조

전치 증폭기 내장 픽업

방수성

보호 등급2　방적Ⅱ형(JIS C 0920)

MODEL

7833

감도

100mV/(m/s2)

옆 감도

5%이하

주파수 특성

1~200Hz

온도 범위

-10~+50℃

치수·중량

φ70×45mm　약300g






High Precision Measurement can be easily realized in your palm
ACO's Simple Vibration Meter
Lv(Vibration level)
Lva(Vibration acceleration level)
Leq(Power average)
Lmax(Maximum value)
Lx(Percentile level)

Vibration Level Meter
TYPE 3233

Vibration Level Meter Specifications
Standard applied Measuring law JIS C 1510-1995 (Japan)
Measuring functions
      Vibration level
      Vibration acceleration level
      Power average
      Maximum value
      Manimum value
      Percentile level
      Measuring time
Lv
Lva
Leq
Lmax
Lmin
Lx(Five values arbitrarily selected)
10 seconds, 1,5,10,15,30 minutes, 1,8,12,24 hours
Manual Longest measuring time: 199 hours 59 minutes 59 seconds
Measuring level 30~120 dB
Self-noise Not larger than 30 dB
Linearity range 75 dB
Level range switching 2 stage switching by 20 dB step 30~90 dB 50~110 dB
Frequency range 1~80 Hz
Frequency correcting circuit Vertical characteristic, horizontal characteristic, and flat characteristic
Effective value detecting circuit Real effective value detecting circuit (digital computing scheme)
Dynamic characteristic 0.63 second
Calibration Electrical calibration by built-in oscillator (sinusoidal wave of 31.5 Hz)
Sampling period 2 ms      (Leq)
64 ms    (Lmax, Lmin, Lx)
Computing Power average(Leq)
Computing mean square within measuring time in three directions simultaneously.
Percentile level (Lx)
Computing L5, L10, L50, L90 and L95 in three directions simultaneously based on cumulative frequency distribution.
Maximum, minimum value(Lmax,Lmin)
Computing maximum and minimum values within measuring time in three directions simultaneously
Pause function General pause function
Displayer
    Digital display
    Bar didsplay
    Alarm display		 Liquid crystal displayer (128 × 64 dots) with backlight
Displayed in numerals:Displayed in 4 digits Displaying cycle: 1 second
Displaying cycle Approximately: 64 ms
Over: Overload, displayed in+10 dB from scale upper limit
Under:Excessively faint signal, displayed in -0.6 dB from scale lower limit
Remaining battery amount: Displayed in 4 stages
Clock: Year,Month,Date,Hour, Minute, Second
Output terminal
    AC output


    DC output		 Independent output in 3 directions respectively
Output voltage: 1 Vrms(full scale)
Output resistance: 600 Ω
Load resistance: Not less than 10 kΩ
Output voltage: 2.5 V(full scale)
                        0.25 V/10 dB
Output resistance: 50 Ω
Load resistance: Not less than 10 kΩ
I/O terminal Control of vibration meter and data output by computer(direct output to computer) Interface RS-232C(asynchronous)
Battery AA batteries four or AC adaptor
Battery life: Alkali battery, approximately 20 hours(Manganese battery, approximately 11 hours)Battery life is approximately 1/3 the above when the backlight lights
Operating temperature range -10~50˚C   30 %~90 %RH(no condensation)
Weight Approximately 350g including batteries
Configuration
Main body TYPE 3233
Vibration pickup TYPE 7833
(Three directional)
Cable(3m) BC-0233
BNC pin cord BC-0071
AA batteries
Housing case 		1

1
1
1
4
1
ACO's state-of -the-art Vibration Meter
The TYPE 3233 conforms to measurement law JISC 1510-1995, and exerts mobility at every measuring site because of its smallness and light weight.
Combination/Integration with Vibration Pickup TYPE 7833
allows you to measure vibration levels and vibration acceleration levels on the ground, floor, foundation and seat etc., simultaneously in three directions of X, Y and Z.
The measuring and computing items are vibration level Lv for which sensory characteristics are taken into account, vibration acceleration level Lva of physical quantity, power average Leq, maximum value Lmax, minimum value Lmin and Percentile level Lx, of which instantaneous values are digitally displayed on the liquid crystal screen.
These can be simultaneously recorded on an external level recorder with output terminals independent in three directions, In addition, data processing has been simplified by integrating with peripherals using I/O terminal (RS-232C interface).
ACO's Sound Meters, TYPES 6224/6226, having the equivalent specifications, are also on sale as popular comparison meters. Please make use of these in combination with the measuring instruments for environment control.		   Features
● Easy to handle as a result of its smallness and light weight, high mobility and easy operation. Measurer does not require any special skill. The pickup for measurement offers compatibility.
● Digital values and bar graphs are displayed on a large-scale liquid crystal screen equipped with backlight. Anyone can take a measurement without a reading error, and easily grasp vibration amounts with the bar graph.
● Wide range of linearity 75 dB eliminates switching.
● Maximum and minimum values(Lmax, Lmin), Percentile vibration level (Lx; five values) and power average are computed simultaneously in three directions, and selectively displayed.
● RS-232C interface built-in, data management and processing can be easily carried out by data management software (separately sold).
●A wide range of vibration levels can be easily measured and operability is enhanced by using the tripod stand.
