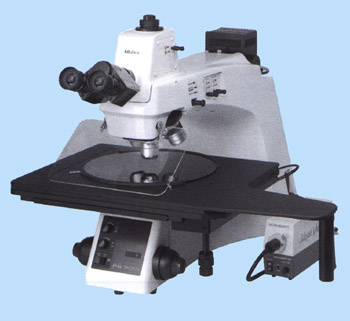

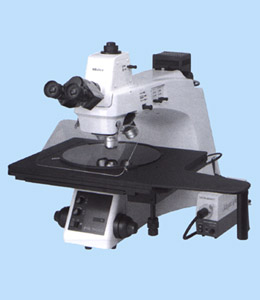

FS-300
378 시리즈
하이 파워 검사 현미경
FS-300은 IC칩 및 마이크로 헤드과 같은 마이크로 부품을
검사하기 위해 설계되었으며, 초장 작동 거리를 대물
렌즈, 광시야 대안 렌즈 및 평면 색수차의 독립적 보정
기능을 갖추고 있다 |
특징
다양한 애플리케이션을 만족하기 위해
다양한 부품으로 구성
투과 조명 유니트를 포함 또는 미 포함
초장 작동 거리를 갖는 대물렌즈로 측정물을 쉽게
조절 가능
명시야 및 암시야 조명간의 변환 용이
다양한 선택 사양으로 광범위한 애플리케이션
 |
사양
FS-300 하이파워 현미경
| 본체 |
관찰 시스템 |
명시야(BF) : 378-320,
378-322, 378-324, 378-326
명/암시야(BF/DF) : 378-321, 378-323,
378-325, 378-327 |
| 반사 조명 |
개구 조리대(센터링 메커니즘) 및
시야 조리개 포함 Koehler 조명
필터 마운팅 슬롯(2호) 포함12V/120W 할로겐 램프(무단
밝기 포함)
BF/DF 변환 슬라이드(378-321, 378-323, 378-325,
378-327) 포함 |
| 투과 조명 |
개구 조리개 포함 12V/100W 파이버
조명 유니트(무단 밝기 포함)
(378-321, 378-323, 378-325, 378-327) 의 경우 |
| 초점 조명 |
동심원 조동 및 미동 초점 조정 휠(좌우)
미세 조정 : 32mm 이동 범위용 0.1mm/회전
조동 조정 : 32mm 이동 범위용 3.8mm/회전 |
| 파워 레볼더 |
4개의 렌즈 마운트를 포함한 내장
타입 |
| 재물대 |
이동 스트로크 : 356×306mm
(X/Y 축 미세 조정 손잡이 및 조동 이송 손잡이
포함) |
| 경통 |
타입 |
삼안 경통(정립상) |
| 필드 번호 |
30 : 378-320, 378-321, 378-322, 378-323
24 : 378-324, 378-325, 378-326, 378-327 |
| 경사각 |
고정 20˚ : 378-320, 378-321,
378-322, 378-323
조정 가능 0˚~20˚ : 378-324, 378-325, 378-326,
378-327 |
| 중간 상 배율 |
1X |
| 옵티컬 패스 배율 |
변환 가능(대안렌즈/ CCD/ 카메라
=100/0 또는 0/100) |
| 동공걸이 |
Sieden 타입, 조정 범위 : 51-76mm |
| 대안 렌즈 |
시야 |
10X /￠30 : 378-320, 378-321, 378-322,
378-323
10X /￠24 : 378-324, 378-325, 378-326, 378-327 |
| 적용 대물 렌즈(선택사양) |
M 플랜 Apo, M 플랜 Apo SL, G 플랜 Apo : 378-320,
378-322, 378-324, 378-326
BD 플랜 Apo, BD플랜 Apo SL : 378-321,
378-323, 378-325, 378-327 |
| 치수 |
본체 |
360×803×568.5mm |
|
재물대
|
712×456.5mm |
| 전원 |
100 - 240V / AC, 50/60Hz |
| 소비전력 |
약 150W : 378-320,
378-321, 378-324, 378-325
약 300W : 378-322, 378-323, 378-326, 378-327 |
| 무게 |
재물대 포함 : 약 50kg |
| 가격(원) |
387-320 : 29,988,400 , 378-321
: 29,841,000 , 378-322 : 30,352,560 ,
387-323 : 31,205,160 , 378-324
: 29,988,400 , 378-325 : 29,841,000 ,
378-326 : 30,352,560 |
 |
| |
코드 |
제품명(규격) |
가격 |
| |
378-321 |
FS-300 |
30,450,000원 |
| |
| |
378-322 |
FS-300 |
30,972,000원 |
| |
| |
378-323 |
FS-300 |
31,842,000원 |
| |
| |
378-324 |
FS-300 |
29,580,000원 |
| |
| |
378-325 |
FS-300 |
30,450,000원 |
| |
| |
378-326 |
FS-300 |
30,972,000원 |
| |
