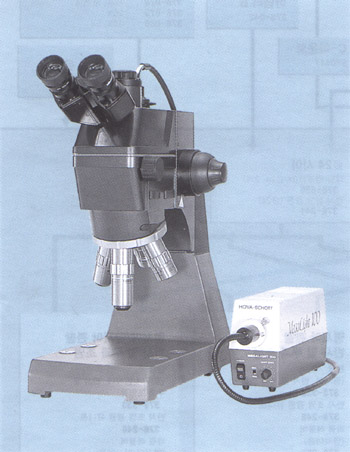

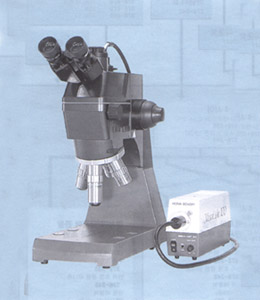

378-184-1 (반도체 검사율 현미경 유니트)FS70L

제조사 : Mitutoyo
제품번호:378-184-1
판매가격 : 전화문의
■ 회원가입을 하시면 할인된가격을 보실수 있습니다.
■ 모든가격은부가세별도 입니다.
■ 회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■ 30만원미만은 택배비 3,000원(착불)입니다.
■ 카드결재시 세금계산서 발행 불가합니다.
■ 배송은 평균 2~3일정도 예상됩니다.

상세페이지를 마이피플로 보내기 - 웹용 상세페이지를 twitter로 보내기 상세페이지를 facebook으로 보내기 상세페이지를 Me2Day로 보내기

FS70L은 내장식 레볼버 채택, 작동거리가 화장되어 대물렌즈로서 우수한 동작성을 갖는다
FS701L
378 시리즈
반도체 검사율 현미경 유니트


특징

원래 베스트 셀러 모델인 FS 60 모델용으로 개발된 광학 시스템은 FS 70 에서 더욱 강화되었으며 반도체 검사용으로 프로버 스테이션 현미경유니트로 이상적이다

FS-70L은 세가지 타입의 YAG 레이저 파장 범위(1064nm, 532nm, 및 266nm)를 지원하므로 레이저 애플리케이션의 범저 컷팅에 사용할 수 있다. 그러나 미쯔토요는 미쯔토요 현미경과 함께 사용하는 레이저 시스템의 성능 및 안전성에 대하여 보증할 수 없으므로 레이저 시스템을 선택하는데 세심한 주의를 기울일 것을 권장한다

명시야, DIC 및 편광 관찰은 FS702의 표준 특성이다. FS702 및 FS70L4는 DIC 방식이 지원되지 않는다

내장식 레볼버 채택, 작동거리가 화장되어 대물렌즈로서 우수한 동작성을 갖는다

우수한 동작성을 지닌 인체공학적 설계 : FS70은 정립상 광학 시스템(시야의 이미지가 시료와 같은 방향)을 채택하여 러버 그립의 조동 조정 손잡이가 부착된 미세 조정 휠을 사용한다
사양
모델 번호
주문 번호
FS70
378-184-1
FS70
378-184-3
FS70
378-185-1
FS70
378-185-3
FS70
378-186-1
FS70
378-186-3
FS70
378-187-1
FS70
378-187-3
모델 번호
주문 번호
FS70
378-184-2
FS70
378-184-4
FS70
378-185-2
FS70
378-185-4
FS70
378-186-2
FS70
378-186-4
FS70
378-187-2
FS70
378-187-4
초점 조정 동심 조동 및 초점 조동 휠(좌우)
(50mm 이동 범위, 미동 조정용 0.1mm / 회전, 조동 조정용 3.8mm/회전)
삼안 경통 이미지 정립상
동공 거리 Sidentopf 타입, 조정범위:51-76mm
필드 번호 24
경사각 0 ˚ - 20 ˚
옵티컬 패스 비율 50/50* 100/0 -
0/100**
50/50* 100/0 -
0/100 **
100/0 - 0/100**
보호 필터 - 내장 레이저 빔 필터
본체 경통 렌즈 1x 1x-2x 줌 1x
적용 YAG 레이저

1064/532/355mm
(경통 사용시 선택 사양)

- 1064/532/355mm 1064/532/355mm
카메라 마운트 어댑터 B(C 마운트)*** -
(포트 포함 레이저 사용)
C-마운트 리셉터클
(그린 필터 스위치 포함)
조명 시스템 명시야 용 반사 조명(Koehler 조명, 개구 조리게 포함)
광원 12V 100W 광섬유, (무단 조정), 광 가이드 길이 1.5m, 소비전력 150W
관찰용 대물렌즈 M 플랜 Apo****, M플랜 Apo SL, G 플랜 Apo
레이저 컷팅용 - M/LCD 플랜 NIR*****
M/LCD 플랜 NUV*****
M 플랜 UV
관경통 로딩 무게
******
14.5kg 13.6kg 14.1kg 13.2kg 14.5kg 13.6kg 14.1kg 13.2kg
무기(본체) 6.1kg 7.1kg 6.6kg 7.5kg 6.1kg 7.1kg 6.6kg 7.5kg
가격(원)
* : 대안렌즈 /CCD 카메라
** : 대안렌즈/ 레이저
*** : 선택사양
**** : M 플랜 Apo 1x는 편광기(378-022)와 함께 사용해야 한다
***** : 레이저 파장 타입에 따라 모델 선택
****** : 대물렌즈 및 대안렌즈의 무게는 제외
