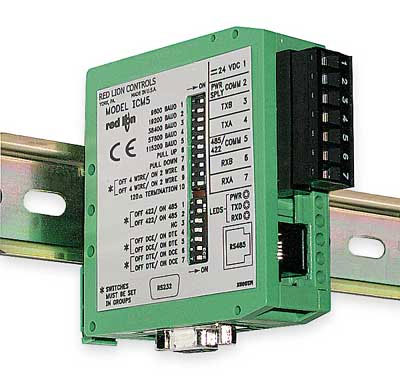

RLICM50000 DIN Rail Mount RS232/RS485 Converter Module

제조사 : DAVIS
제품번호:RLICM50000
시중가격 : 원
판매가격  : 원
포인트 : 점
수량 :
  PLUS   MINUS   개
■ 회원가입을 하시면 할인된가격을 보실수 있습니다.
■ 모든가격은부가세별도 입니다.
■ 회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■ 30만원미만은 택배비 3,000원(착불)입니다.
■ 카드결재시 세금계산서 발행 불가합니다.
■ 배송은 평균 2~3일정도 예상됩니다.

상세페이지를 마이피플로 보내기 - 웹용 상세페이지를 twitter로 보내기 상세페이지를 facebook으로 보내기 상세페이지를 Me2Day로 보내기

9 Pin D-SUB connector for RS-232 connection, Modular RJ Jack or screw terminal for RS-485 connection
Features
  • 9 Pin D-SUB connector for RS-232 connection
  • Modular RJ Jack or screw terminal for RS-485 connection
  • Three-way isolation protects serial equipment from ground loops (1000 VDC)
  • Automatic RS-485 driver control
  • DIP Switch selectable BAUD rates: 9600, 19200, 38400, 57600, 115200
  • Wide DC Input Power Range (+9 to 26 VDC)
  • Half duplex (RS-485) and full duplex (RS-422)
  • LED indication for RXD, TXD, and power
  • Universal mounting foot for DIN Rail installation selectable DTE & DCE operation works with any RS-232 cable

SPECIFICATIONS

POWER

+9 to 26 VDC @ 125 mA maximum, 85 mA typical

Power Supply must be Class 2 or SELV rated.

RS232 Voltages
Receive Data Pin

+ 30 VDC max.

Mark Condition

<= 0.8 VDC</font>

Space Condition

>= 2.4 VDC

Transmit Data Pin:
Mark Condition

-8 VDC (typ.)

Space Condition

+8 VDC (typ.)

RS485 Voltages
Differential Output Voltage

+5 VDC max. under no load

Differential Input Voltage

+5 VDC max.

Mark Condition

<= -0.2 VDC</font>

Space Condition

>= +0.2 VDC

RS485 Drive Capability

Up to 32 RS485 receivers connected in parallel

RS485 Drive Disable Time

One character time (at the set baud rate)

Maximum Cable Length

RS232: 50 feet (15.24 m)

RS485: 4000 feet (1219.2 m)

BAUD Rate

9600 min., 115200 max.

Isolation

1000 VDC

Environmental Conditions

Operating Temperature Range: 0 to 50°C.


CAT NO. MODEL DEscRIPTION AVAIL PRICE
RLICM50000   ICM5   DIN Rail Mount RS232 / RS485 Converter Module   Yes   257,040
Power: 9 – 26V DC
RLCBJ11BD5   CBJ   6" RJ-11 Jumper Cable   Yes   10,800
