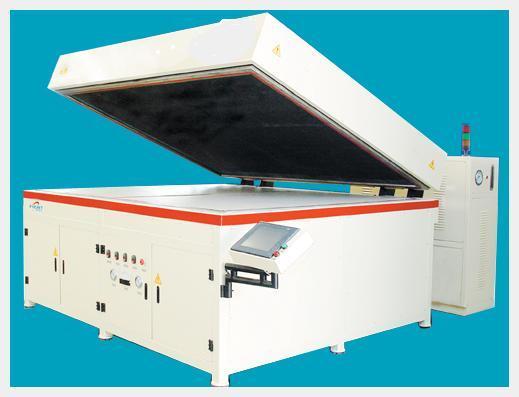

솔라모듈 라미네이터 KSLT (1.1*2.2M)

판매가격  : 원
포인트 : 점
수량 :
  PLUS   MINUS   개
■ 회원가입을 하시면 할인된가격을 보실수 있습니다.
■ 모든가격은부가세별도 입니다.
■ 회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■ 30만원미만은 택배비 3,000원(착불)입니다.
■ 카드결재시 세금계산서 발행 불가합니다.
■ 배송은 평균 2~3일정도 예상됩니다.

상세페이지를 마이피플로 보내기 - 웹용 상세페이지를 twitter로 보내기 상세페이지를 facebook으로 보내기 상세페이지를 Me2Day로 보내기

솔라모듈 라미네이팅 머신  KSLT-B/KSLT-C/KSLT-D/KSLT-E/KSLT-F

 장비 성능

 라미네이팅 머신은  솔라셀로 솔라모듈을 만드는 공정에서  강화유리/EVA필름/솔라셀/백시트 등을 접합하여 한장의 솔라모듈을 만드는  장비임.

 제품은 전부 스텐레스스틸로 만든 챔버로 만들어  용접시에 뒤틀림이 없도록 하였으며

고품질 알곤용접을 하여 진공시스템의 누설이 없도록 하며 교정용 정밀 써머커플센서를 이용하여

정확한 진공 측정을 할수 있도록 제품을 제작함.

 보강된 디자인과  고품질의 표면 처리를 하여  라미네이팅 작업시  생산 제품이  휘거나  뒤틀러지 않게하여 완벽한 제품 생산이 가능.

 컴퓨터와 보조 장치를 통하여 생산제품의 어느 곳에도 균일한 온도 처리가 가능하도록 소프트웨어 및 하드웨어의 성능을 개선 함

 최적 열전도 커플링 장치를 통하여 라미네이팅 작업시 온도 불균일이 없도록 함.

 최적의 PID 제어장치로 온도제어의 정확성을 향상시킴.

섬유제품을 보강한 옵셋판을 사용하여 제품수명을 늘리고 작업비용을 감소하게 함.

 프로그램 제어 디자인으로  유연성이 한단계 업된 제품임.



제품 기술 자료

라미네이션 범위:  1.1*2.2m, 1.75*1.8m, 1.75*2.6m

온도 범위: 30'c ~ 200'c

온도 제어 정밀도 : +-1'C

작업 표면의 온도 불균일 : 3'C 이내

진공펌프 속도 : 4200L/min 이상

배출 시간 :  6~10분

최대 진공 : 20Pa

압력 작업 강도 : 0.6MPa

컨트롤러 : Simens 프로그램 컨트롤러

가열방법 : 전기/오일 히팅

작업 방법 : 자동/수동

 *전자동 제품은 별도 문의 요망 (1.8*3.2m)

　



Type

Laminating  면적

(M2)

Module Power

（W）

Module Amount

(piece)

년간 생산량

(MW)

KSLT-B

2.2×1.1

160W

1

2.6MW

200W

1

3.2MW

270W

1

4.4MW

KSLT-C

2.2×1.75

160W

2

5.2MW

200W

2

6.4MW

270W

1

4.4MW

KSLT-D

2.2×2.2

160W

2

5.2MW

200W

2

6.4MW

270W

2

8.7MW

Remarks

상기 데이터는 아래 작업 조건임

라미네이션 1회 작업 주기 22분, 한시간 2회, 1일 20시간 작업, 1년 300일 작업.





             기능：

             1.가변적인 작업 모드, 수동 작업, 반자동, 자동 으로 선택이 가능함.

             2.PLC & 터치 스크린 표시기를 이용한 자동 제어 장치.

             3 다양한 경보 시스템을 내장한 안전하고 신뢰성을 갖춘 장비.

             4.Emergency system and safety grating ensure safety and reliability when meet any emergency.

             5.두꺼운 가열용 금속판을 이용한 열매유 가열장치 (최적의 온도 제어 기능).

             6.Method to open lid: Pneumatic clamshell type, tetrastyle lifting (option)





솔라셀 및 솔라모듈 제조 및 시험 장비
　

　
