Electro Luminescence 솔라셀 검사 장비

판매가격  : 원
포인트 : 점
수량 :
  PLUS   MINUS   개
■ 회원가입을 하시면 할인된가격을 보실수 있습니다.
■ 모든가격은부가세별도 입니다.
■ 회원이 되시면 가격변동정보, 신제품, 특판제품, 기술정보등 다양한
뉴스정보를 보내드립니다.
■ 30만원미만은 택배비 3,000원(착불)입니다.
■ 카드결재시 세금계산서 발행 불가합니다.
■ 배송은 평균 2~3일정도 예상됩니다.

상세페이지를 마이피플로 보내기 - 웹용 상세페이지를 twitter로 보내기 상세페이지를 facebook으로 보내기 상세페이지를 Me2Day로 보내기

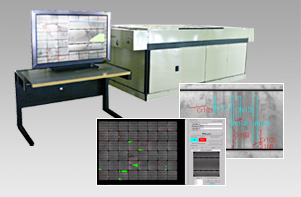

미소 균열, 핑거 단선을 자동 판정

※위 이미지 속의 대형 디스플레이는 설명을 위해 준비한 것으로 실제 장치 구성에는 포함되지 않습니다.

특징

  • 태양전지의 EL(Electro Luminescence) 현상을 이용
  • 검출된 균열 등은 결함의 종류에 따라 색으로 구분하여 표시
  • 1개의 모듈에 대해 4셀마다 고해상도로 촬영(PVE1116i-M, PVE1120-T)
  • 모듈당 45~60초(반송 시간을 포함)의 고속 처리를 실현(PVE1120-T)
EL 검사장치

사양

형식 PVE1200-C PVE1116i-S PVE1116i-M PVE1120i-T
Shot 유형 Single-shot Multi-shot Triple-shot
최대 측정 크기 220 x 470mm 1,100 x 1,650mm 1,100 x 1,650mm 1,100 x 2,000mm
촬상 시간 3sec./셀
1,192셀/시간
60~70sec./모듈
10x6 모듈
84~100sec./모듈
10x6 모듈
45~60sec./모듈
12x6 모듈
기계 전원(3상, AC200V, 50/60Hz) 30A 40A 50A 60A
공압원 0.5~0.8MPa 0.5MPa 이상
카메라 화소 수 1,392x1,040 픽셀 1,000x1,000 픽셀 1,000x1,000 픽셀 1,390x1,000 픽셀
전원(본체 전원에서 변압기로 변환) 단상 AC100V

옵션

  • 자동 리본 접속 기능
  • 자동 모듈 크기 맞춤 기능
