DG5000 시리즈

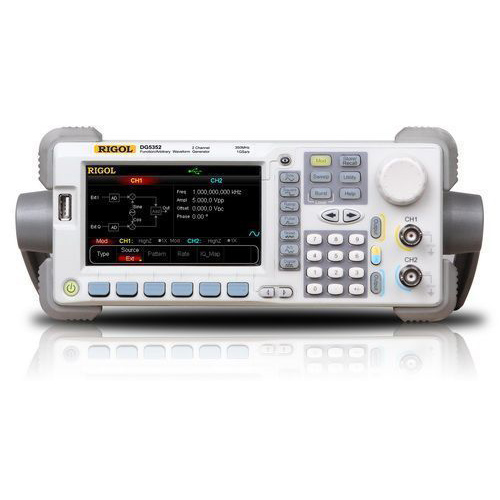

DG5000 시리즈 함수 / 임의 파형 발생기 DG5000은 하나에 함수 발생기, 임의 파형 발생기, IQ 베이스 밴드 소스 / IQ IF 소스, 주파수 호핀(Hopping) 소스 (옵션) 및 패턴 발생기 (옵션)를 포함한 여러 기능을 결합한 다기능 발생기입니다. 본 제품은 단일 및 듀얼 채널 모델을 제공합니다. 듀얼 채널 모델, 완벽한 상응하는 기능과 두 채널 사이에 정확하게 조절 위상 편차를 가지고 두 개 채널과 함께, 실제 듀얼 채널 신호 생성기입니다. DG5000, 직접적인 디지털 합성기 (DDS) 기술를 도입, 안정적이고, 정확하며, 깨끗하면서 낮은 왜곡 신호를 제공하고 있습니다. 사용자 친화적인 인터페이스 디자인과 패널 레이아웃은 사용자에게 탁월한 경험을 가지도록 하며. 발생기의 원격 제어기능은 간단히 서로 다른 표준 설정 인터페이스를 통해 수행을 가능케 하며 사용자를 위한 더 많은 솔루션을 제공합니다.

특징 및 장점 4.3 인치, 16M 트루 컬러 TFT LCD 350 MHz, 250 MHz 또는 100 MHz의 최대 sine 출력 주파수, 1 GSa/s의 샘플 속도, 14 비트 해상도 단일/듀얼 채널 모델. 듀얼 채널 모델은 주파수와 위상 커플링을 지원 아날로그 채널과 함께 16+2 채널 디지털 출력 모듈 (옵션) 은 매일 활동을 동해 더욱 혼합된 신호를 발생시킴 온라인 구성이 가능한 외부 전력 증폭기 (옵션) 지원 최대 80 ns 간격을 호핑하며 주파수 호핑 패턴을 임의로 편집하는 주파수 호핑 출력 (옵션) 지원 14 표준 파형 함수: Sine, Square, Ramp, Pulse, Noise, Sinc, 기하급수적 상승, 기하급수적 하강, ECG, Gause, Haversine, Lorentz, Dual Tones 와 DC 펄스의 상승/하강 시간을 별도로 조정 가능 최대 512 kpts의 임의 파형 편집 및 최대 128 Mpts의 임의 파형 출력이 가능 AM, FM, PM, ASK, FSK, PSK 및 PWM의 변조(modulation)를 지원 사용자 정의 IQ 벡터 신호 변조 및 IQ 베이스밴드 / IF 소스 출력 지원 주파수 스위프(Sweep) 및 버스트(Burst) 출력 지원 풍부한 입/출력: 파형 출력, 동기식 신호 출력, 변조 입력, 10 MHz 클럭 입력/출력, 트리거 입력/출력 파형 데이터 및 기구 상태를 저장하고 불러오기가 가능하며, 다양한 파일 형식을 지원 1 GBytes 플래시 메모리의 표준 구성 충분한 표준 인터페이스를 지원: 더블 USB 호스트, USB 장치, LAN, 및 GPIB (IEEE-488.2) 읽기(loading) 및 재게(reappearing) 파형을 위한 RIGOL USB-TMC 디지털 오실로스코프와 원활하게 연결 FAT 파일에 대한 USB 플래시 장치 저장 지원 픽트브리지(PictBridge) 프린터 지원 보안을 위한 락홀(lock hole) 제공 10/100M 이더넷 웹을 통해 원격 제어를 지원 LXI-C 장비 표준에 부합 (버전 1.2) 중국어 및 영어로된 도움말 및 입력 방법을 제공 강력한 파형 편집 PC 소프트웨어를 제공

고급 기능

4.3 인치, 1600만 트루 컬러 TFT LCD. 직관적인 전면 패널과 그래픽 유저 인터페이스

1 GSa/s의 샘플 속도, 14 비트 수직 해상도를 가진 Arb 기능

다양한 스위프(sweep) 타입 (직선형, 로그, 계단형)

아날로그/디지털 변조 기능의 전체 범위 (표준)

내부/외부 IQ 변조 기능 (표준)

직관적인 별자리 설정 및 표시

주파수 호핑(Hopping) 기능 지원 (표준)

완벽한 연결성, 병렬 버스 출력 지원 (옵션)

자세한 성능 매개 변수 및 기술 사양을 참조 DG5000 시리즈 데이터 시트
