| 측정물의 치수 및 각도 측정에 적합하며 몸체가 콤팩트하므로 공간이 제한된 작업장에서 사용하기에 적당하다 |

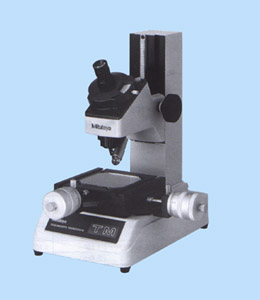

TM-500
176 시리즈
공구 현미경
미쓰토요의 TM 시리즈는 측정물의 치수 및
각도 측정에 적합한 공구 현미경이다. 광학 레티클을
부착하면 스크류 및 기어의 모양을 검사할 수 있다.
몸체가 콤팩트하므로 공간이 제한된 작업장에서
사용하기에 이상적이다
특징
각도 스케일 디스크를 회전시켜 십자형 레티클과
측정물의 이미지를 정렬함으로써 각도를 쉽게
측정할 수 있다
조명 세기 조정 가능
|
사양
TM-500
| 모델번호 |
TM-505 |
TM-510 |
| 주문번호 |
100V
110V
120V
220V
240V |
176-811
176-811C
176-811A
176-811D
176-811E |
176-812
176-812C
176-812A
176-812D
176-812E |
| XY 범위 |
50*50mm |
100*50mm |
| 테이블 유효영역 |
96*96mm |
150*92mm |
| 최대 측정물 높이 |
115mm |
107mm |
| 최대 측정물 무게 |
5kg |
| 측정 유니트 |
선택사양 |
| 경통 |
단안(디옵터 조정 가능)
경사각 : 30도
파단선 십자선 레티클포함
(176-126)
|
|
각도 스케일
디스크
|
회전:360도,
최소 눈금:6′(버니어)
|
|
대안 렌즈
(176-116)
|
15배(시야 직경:13mm) |
|
대물렌즈
(176-138)
|
2배(작동
거리:67mm) |
| 총 배율 |
30X |
| 투과 조명 |
광원 :
텅스텐 전구(24V, 2W)
그린 필터 포함
조명 세기 조절 가능 |
| 반사 조명 |
광원 : 텅스텐 전구(24V, 2W)
조명 세기 조절 가능 |
| 전원 |
100/110/120/220/240
V AC, 50-60Hz |
| 치수 |
210*333*391mm |
| 무게 |
13.5g |
선택 사양 레티클
| 주문번호 |
템플릿 패턴 |
| 176-111 |
동심원(반경
0.1mm씩 증가) |
| 176-135 |
동심원(반경
.01"씩 증가) |
| 176-113 |
55도 각도 |
| 176-114 |
60도 각도 |
|
176-109
|
미리 타입
스크류 나사(피치=0.25-1mm) |
|
176-110
|
미리 타입
스크류 나사(피치=0.25-2mm) |
|
176-140
|
ISO 타입
스크류 나사(피치=0.075-0.7mm) |
|
176-141
|
ISO 타입
스크류 나사(피치=0.75-2mm) |
|
176-142
|
ISO 유니파이
스크류 나사(80-28TPI) |
|
176-143
|
ISO 유니파이
스크류 나사(24-14TPI) |
|
176-144
|
ISO 유니파이
스크류 나사(13-10TPI) |
|
176-123
|
유니파이
스크류 나사(80-28TPI) |
|
176-124
|
유니파이
스크류 나사(24-14TPI) |
|
176-125
|
유니파이
스크류 나사(13-10TPI) |
|
176-120
|
휘트워드
스크류 나사(60-26TPI) |
|
176-121
|
휘트워드
스크류 나사(24-18TPI) |
|
176-122
|
휘트워드
스크류 나사(16-11TPI) |
|
176-127
|
NF 스크류
나사(80-28TPI) |
|
176-128
|
NF 스크류
나사(24-14TPI) |
|
176-129
|
NF 스크류
나사(13-10TPI) |
|
176-130
|
14.5 도
인볼류트 기어 치(일반 랙 타입) |
|
176-112
|
20 도
인볼류트 기어 치(일반 랙 타입) |
|
선택사양 액세서리
| 주문번호 |
설명 |
| 176-115 |
10X 대안 렌즈(시야직경
:13mm) |
| 176-117 |
20X 대안 렌즈(시야직경
:10mm) |
| 176-139 |
대물렌즈, 5X(W.D. : 33mm, N.A.
: 0.10) |
| 176-137 |
대물렌즈, 10X(W.D. : 14mm, N.A.
: 0.14) |
| 164-161 |
디지매틱 마이크로미터
헤드(mm) |
| 164-162 |
디지매틱 마이크로미터
헤드(inch/mm) |
| 152-390 |
마이크로미터 헤드(0.005mm눈금, X축타입)
|
| 152-389 |
마이크로미터 헤드(0.005mm눈금, Y축타입)
|
| 152-391 |
마이크로미터 헤드(.0001"눈금,X축타입)
|
| 152-392 |
마이크로미터 헤드(.0001"눈금,Y축타입)
|
| 611635-041 |
직사각형 게이지 블록(25mm) |
| 611675-041 |
직사각형 게이지 블록(50mm) |
| 611201-241 |
직사각형 게이지 블록(1") |
| 611202-241 |
직사각형 게이지 블록(2") |
| 990561 |
측정물 클립(2개/세트) |
| 176-203 |
2 전구 반사 조명 유니트 |
| 175-204 |
다이알 인디케이터
어터치먼트 |
| 176-106 |
회전 테이블(유효직경:66m) |
| 172-196 |
회전 테이블(유효직경:100m) |
| 176-105 |
스위벨 센터 지지대 (최대 측정물
직경:70mm)
|
| 172-197 |
스위벨 센터 지지대 (최대 측정물
직경:80mm)
|
| 172-378 |
클램프 부착 V 블록 ( 최대
측정물
직경:25mm)
|
| 176-107 |
클램프 부착 홀더 |
| 937387 |
SPC 케이블(1m) |
| 965013 |
SPC 케이블(2m) |
|
 |
| |
코드 |
제품명(규격) |
가격 |
| |
176-812 |
MICROSCOPE
(TM-510(100*50)) |
3,671,400원 |
| |
|
|
 | |
 |
|
 |
|
