| 4.903X10-3N - 19.61N*의 넓은 범위 시험압으로 다양한 타입의 시편 측정 가능 |

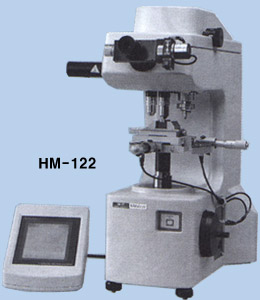

HM-102/103/112/113/114/115/122/123/124/125
810 시리즈
마이크로 비커스 경도계
특징:
HM-102/112/114/122/124
■ 4.903X10-3N - 19.61N*의 넓은 범위
시험압으로 다양한
타입의
시편 측정 가능, 로드 시간은 5초 - 99초
사이**에서 1초 간격으로 설정 가능,
인덴테이션 최소 눈금이 0.01㎛***이므로
작은 인덴테이션도 고정도 측정 가능
* HM-124/125
** 60초: HM-102/103
*** 0.1㎛: HM-102/103 |
|
 |
■ 터렛 마운트에 대물렌즈를 3개*까지설치
가능(HM-101제외). 교정 기능으로 설치한 모든
대물렌즈를 측정에 사용할 수 있어 측정
애플리케이션이 넓다. 배율은 인덴테이션
결과에 따라 변환 가능
* 2개: HM-102/103
■ 표준
비커스 인덴터 외에 선택 사양으로 누프
인덴터를 터렛의 다음 마운트에 설치할 수
있다*. 터렛을 돌리기만 하면 HM-100 누프
경도계가 된다.
* HM-101, HM-102/103은 제외 |
|
 |
■ 한번의 LCD 스크린 터치로
파워 터렛*의 인덴터/대물렌즈 위치를 변환할 수
있다.
* HM-122/123/135, HM-124/125
■ 인덴터/대물렌즈 터렛은
고정도의 위치 설정 및 반복 정도
| 를
제공하므로 HM-100은 대물렌즈를 통해
설정한 대상 위치에 정확하게 인덴트 할
수 있다. 결정체의 경계 부분이나
금속물의 강하 부분과 같이 미세한 부분의
경도도 간단하고 정밀하게 측정 가능하다. |
|
 |
|
|
제어
유니트
터치 스크린 타입
■ 인덴테이션 크기(D1/D2)에
대한 백라이트 LCD 그래픽 디스플레이 경도 값 및
스케일
측정 포인트 수
XY 테이블 위치
시험 조건(HV/HK 인덴터 타입,
시험압, 로드 지속 시간)
OK/ ±NG 허용 오차 판정
원통형 및 구형 표면 보상 및 옵셋
■ 시험압 원격 선택*
■ 파워 터렛 원격 제어**
■ 다른 경도 스케일로
완벽하게 변환
(연질 금속: HV, HK, HBS, TENS, HRA/B/F/G/15T,
30T/45T)
(경질 금속: HV, HK, HS, HBS, TENS, HRA/C/D/15N
30N/45N)
■ 유연한 데이터 포인트 편집
및 256 데이터 메모리를 포함한 강력한 통계 처리(데이터
갯수, 최대값/최소값/평균, 범위, 상한/하한값,
표준편차(n, n-1), 합격/불합격수)
* HM-114/115, HM-124/125
** HM-122/123, HM-124/125
듀어러블 시트 스위치 타입
■ 인덴테이션 크기(D1/D2) 경도
값에 대한 LED 디스플레이
■ OK/NG 허용 오차 판정
|
CCD
비디오 모니터 시스템*
■ 9인치 모니터에서
인덴테이션을 측정하므로 작업자의 눈의피로가
줄어들어 작업자 에러가 감소된다.
■ 방진 및 내충격 CCD 카메라를
사용하여 비디오 모니터 이미지의 깜박거림이
없다.
■ 선택 사양인 비디오
프린터를 연결하면 비디오 이미지를 쉽게
인쇄할 수 있다.
* HM-103/131, HM-113/133, HM-123/135, HM-115/134
HM-125
소모품
| 주문 번호 |
설명 |
수량 |
| 19BAA219 |
조명 램프 |
1개 |
|
|
선택
사양 액세서리
| 주문 번호 |
설명 |
| 810-017 |
바이스(대형 타입) |
| 810-013 |
시편(박판) 홀더 |
| 810-085 |
조정 가능 시편(박판) 홀더 |
| 810-014 |
시편(와이어) 홀더 |
| 810-015 |
시편(와이어 또는 볼) 홀더 |
| 810-019 |
시편 경사 홀더 |
| 810-020 |
유니버셜 시편 홀더 |
| 810-084 |
회전 가능 유니버셜 시편
홀더 |
| 810-018 |
회전 테이블 |
| 810-092 |
비디오 프린터(VP-1200, 100V AC) |
| 19BAA221 |
비디오 프린터 용지 |
| 810-078 |
프린터(iDP-3110-40PF) |
| 19BAA173 |
프린터 용지(20롤 세트) |
| 19BAA174 |
잉크 리본 카트리지(5개 세트) |
| 936937 |
SPC 케이블(1m) |
| 965014 |
SPC 케이블(2m) |
| 19BAA001 |
경도 시험 블록(100HV0.3) |
| 19BAA002 |
경도 시험 블록(200HV0.3) |
| 19BAA003 |
경도 시험 블록(300HV0.3) |
| 19BAA004 |
경도 시험 블록(400HV0.3) |
| 19BAA005 |
경도 시험 블록(500HV0.3) |
| 19BAA006 |
경도 시험 블록(600HV0.3) |
| 19BAA007 |
경도 시험 블록(700HV0.3) |
| 19BAA008 |
경도 시험 블록(800HV0.3) |
| 19BAA009 |
경도 시험 블록(900HV0.3) |
| 19BAA010 |
경도 시험 블록(40HV0.01) |
|
사양
HM-102/103/112/113/114/115/122/123/124/125
| 모델번호 |
HM-103 |
HM-102 |
HM-113 |
HM-112 |
HM-123 |
HM-122 |
HM-115 |
HM-114 |
HM-125 |
HM-124 |
주문
번호 |
100V AC
120V AC
220V AC
240V AC |
810-959K
810-959A
810-959D
810-959E |
810-125K
810-125A
810-125D
810-125E |
810-969K
810-969A
810-969D
810-969E |
810-126K
810-126A
810-126D
810-126E |
810-990K
810-990A
810-990D
810-990E |
810-127K
810-127A
810-127D
810-127E |
810-998K
810-998A
810-998D
810-998E |
810-128K
810-128A
810-128D
810-128E |
810-975K
810-975A
810-975D
810-975E
|
810-129K
810-129A
810-129D
810-129E |
| 시험압 범위 |
98.07mN - 9.807N
(HV0.01 - HV1) |
9.807mN - 79.61N
(HV0.001 - HV2) |
4.903mN - 19.61N
(HV0.0005 - HV2) |
| 시험압 설정 |
다이얼 |
다이얼/콘트롤 유니트 |
| 로딩 정도 |
±1%(1gf
미만은 무시) |
| 로드 콘트롤 |
자동(로딩, 지속, 언로딩) |
| 로드 지속
시간 |
5초-60초(1초
간격) |
5초-90초(1초
간격) |
| XY 재물대 크기 |
100×100mm |
XY 재물대
이동
거리 |
25×25mm |
| 최대 시편 높이 |
95mm |
| 최대 시편
깊이 |
150mm (인덴터
축 중심에서) |
인덴터/대물렌즈
터렛 |
수동 타입 |
수동 타입 |
전동 타입 |
수동 타입 |
전동 타입 |
| 인덴터
마운트 수 |
1 마운트 |
2 마운트 |
| 대물렌즈 마운트 수 |
2 마운트 |
3 마운트 |
| 옵티컬 패스 |
2가지 방법(비디오
모니터/사진) 변환 가능 |
| 비디오 모니트 |
9" B/W |
─ |
9" B/W |
─ |
9" B/W |
─ |
9" B/W |
─ |
9" B/W |
─ |
| 최소 눈금 |
0.1㎛ |
0.01㎛ |
| 콘트롤 유니트 |
시트 스위치 타입 |
터치 스크린 타입 |
| 데이터 출력 |
RS-232C,
디지매틱 코드(SPC) 및 센트로닉스 |
| 전원 |
100/120/220/240V AC, 50/60Hz |
| 치수 |
본체 |
410(W)×600(D)×590(H)mm |
콘트롤
유니트 |
165(W)×260(D)×105(H)mm |
| 무게 |
약 42kg |
|
| |
코드 |
제품명(규격) |
가격 |
| |
810-125 |
HARDNESS
TESTER
(HM-102) |
14,040,000원 |
| |
| |
810-127 |
HARDNESS
TESTER
(HM-122) |
14,868,000원 |
| |
| |
810-128 |
HARDNESS
TESTER
(HM-114) |
20,646,000원 |
| |
| |
810-129 |
HARDNESS
TESTER
(HM-124) |
22,230,000원 |
| |
| |
810-152 |
HARDNESS
TESTER
(AVK-C1) |
16,740,000원 |
| |
| |
810-154 |
HARDNESS
TESTER
(AVK-C2) |
15,930,000원 |
| |
| |
810-160 |
HARDNESS
TESTER
(AVK-C0) |
12,870,000원 |
| |
| |
810-161 |
HARDNESS
TESTER
(HV-101) |
12,870,000원 |
| |
| |
810-165 |
HARDNESS
TESTER
(HV-114) |
16,740,000원 |
| |
| |
810-200 |
HARDNESS
TESTER
(AR-10) |
4,662,000원 |
| |
| |
810-212 |
HARDNESS
TESTER
(ARK-F1000) |
14,310,000원 |
| |
| |
810-214 |
HARDNESS
TESTER
(ARK-F2000) |
18,720,000원 |
| |
| |
810-218 |
HARDNESS
TESTER
(ARK-600) |
8,514,000원 |
| |
| |
810-242 |
HARDNESS
TESTER
(ASK-600) |
10,620,000원 |
| |
| |
810-251 |
HARDNESS
TESTER
(ATK-F1000) |
14,580,000원 |
| |
| |
810-253 |
HARDNESS
TESTER
(ATK-F2000) |
18,990,000원 |
| |
| |
810-255 |
HARDNESS
TESTER
(ATK-F3000) |
20,628,000원 |
| |
| |
810-257 |
HARDNESS
TESTER
(ATK-600) |
11,160,000원 |
| |
| |
810-942 |
HARDNESS
TESTER
(AVK-C150A3) |
42,030,000원 |
| |
| |
810-943 |
HARDNESS
TESTER
(AVK-C250A3) |
41,220,000원 |
| |
| |
810-961 |
HARDNESS
TESTER
(AVK-C100) |
21,348,000원 |
| |
| |
810-962 |
HARDNESS
TESTER
(AVK-C150) |
25,020,000원 |
| |
| |
810-963 |
HARDNESS
TESTER
(AVK-C200) |
20,520,000원 |
| |
| |
810-964 |
HARDNESS
TESTER
(AVK-C250) |
24,210,000원 |
| |
|
|
 | |
 |
|
 |
|
