| 1.961N-490.3N*의 넓은 범위의 시험압으로 다양한 타입의 시료 측정 가능
|
HV-112/113/114/115
810 시리즈
비커스 경도계
특징
■ 1.961N-490.3N*의 넓은
범위의 시험압으로 다양한 타입
의 시료
측정 가능, 로드 지속 시간은 5-99초
사이에서 1초 간격으로 설정 가능,
인덴테이션 최소 눈금이 0.1㎛이므로 작은
인덴테이션의 고정도 측정 가능
■ 2개의
대물렌즈를 터렛 마운트에 설치할 수 있다.교정
기능이 있어 설치한 모든 대물렌즈를
측정에 사용할 수 있으 |
|
 |
므로 측정 애플 리케이션 범위가
넓다. 배율은 인덴테이션 결과에 따라 변환
가능하다.
■ 한번의 LCD
스크린 터치로 파워 터렛의 인덴터/대물렌즈
위치를 변환할 수 있다.
■ 인덴터/대물렌즈
터렛은 고정도의 위치 설정 및 반복 정도를
제공하므로 HM-100은 대물렌즈를 통해 설정한
대상 위치에 정확하게 인덴트 할 수 있다.
결정체의 경계 부분이
| 나
금속물의 강하 부분과 같이 미세한 부분의
경도도 간단하고 정밀하게 측정 가능하다. |
|
 |
|
|
터치
스크린 제어 유니트
■ 인덴테이션
크기(D1 및 D2)에 대한 백라이트 LCD 그래픽
디스플레이
경도 값 및 스케일
측정 포인트 수
시험 조건(HV/HK 인덴터 타입,
시험압, 로드 지속 시간)
OK/±NG 허용 오차 판정
원통형 및 구형 표면 보상 및 옵셋
■ 파워 터렛 원격
제어
■ 다른 경도
스케일로 완벽하게 변환
(연질 금속: HV, HK, TENS, HRA/B/F/G/15T/
30T/45T)
(경질 금속: HV, HK, HS, HBS, TENS, HRA/C/D/15N
30N/45N)
■ 유연한 데이터
포인트 편집 및 256 데이터 메모리를 포함
한 강력한 통계 처리 기능(데이터
갯수, 최대값/최소값/평
균, 범위, 상한/하한값, 표준편차(n,
n-1), 합격/불합격
수)
|

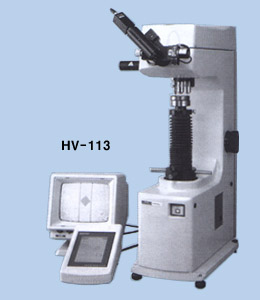

CCD 비디오
모니터 시스템*
■ 9인치 모니터에서
인덴테이션을 측정을 하므로 사용자의
눈의피로가 줄어들어 사용자 에러가 감소된다.
■ 방진 및 내충격 CCD 카메라
사용으로 비디오 모니터 이미지의 깜박거림이
없다.
■ 선택 사양인 비디오
프린터를 연결하면 비디오 이미지를 쉽게
인쇄할 수 있다.
* HV-113/115
소모품
| 주문 번호 |
설명 |
수량 |
| 19BAA219 |
조명 램프 |
1개 |
사양
HV-112/113/114/115
| 모델번호 |
HV-113 |
HV-112 |
HV-115 |
HV-114 |
| 주문번호 |
100V AC
120V AC 220V AC
240V AC |
810-981K
810-981A
810-981D
810-981E |
810-163K
810-163A
810-163D
810-163E |
810-985K
810-985A
810-985D
810-985E |
810-165K
810-165A
810-165D
810-165E |
| 시험압 |
1.961N - 196.1N
(HV0.2 - HV20) |
9.807N - 490.3N
(HV1 - HV0) |
| 시험압 설정 |
다이얼 |
| 로딩
정도 |
±1% |
| 로드 콘트롤 |
자동(로딩,지속,언로딩) |
| 로드
지속 시간 |
5초-99초(1초
간격) |
| 최대 시편 높이 |
210mm(표준 플랫
앤빌용) |
| 최대
시편 깊이 |
170mm(인덴터
축 중심에서) |
| 인덴터/대물렌즈
터렛 |
파워
드라이브 |
| 인덴터
마운트 수 |
1
마운트 |
| 대물렌즈 마운트 수 |
2 마운트 |
| 옵티컬
패스 |
2가지
방법(비디오 모니터/사진) |
| 비디오 모니터 |
── |
9" B/W |
── |
|
| 최소
눈금 |
0.1㎛ |
| 콘트롤 유니트 |
터치 스크린 타입 |
| 데이터
출력 |
RS-232C,
디지매틱 코드(SPC) 및 센트로닉스 |
| 전원 |
100/120/220/240V AC,
50/60Hz |
| 치수 |
본체 |
245(W)×515(D)×840(H)mm |
콘트롤
유니트 |
165(W)×260(D)×105(H)mm |
| 무게 |
약 57.5kg |
|
|
선택
사양 액세서리
| 주문 번호 |
설명 |
| 810-037 |
라운드 테이블(￠180mm) |
| 810-038 |
라운드 테이블(￠250mm) |
| 810-012 |
50×50mm 이동 XY 재물대 |
| 810-016 |
바이스(최대 개구: 45mm) |
| 810-017 |
바이스(대형 타입, 최대 개구:100mm) |
| 810-092 |
비디오 프린터(VP-1200, 100V AC) |
| 19BAA221 |
비디오 프린터 용지 |
| 810-078 |
프린터(iDP-3110-40PF) |
| 19BAA173 |
프린터 용지(20롤 세트) |
| 19BAA174 |
잉크 리본 카트리지(5개 세트) |
| 936937 |
SPC 케이블 (1m) |
| 965014 |
SPC 케이블 (2m) |
| 19BAA011 |
경도 시험 블록 (200HV) |
| 19BAA012 |
경도 시험 블록 (300HV) |
| 19BAA013 |
경도 시험 블록 (400HV) |
| 19BAA014 |
경도 시험 블록 (500HV) |
| 19BAA015 |
경도 시험 블록 (600HV) |
| 19BAA016 |
경도 시험 블록 (700HV) |
| 19BAA017 |
경도 시험 블록 (800HV) |
| 19BAA018 |
경도 시험 블록 (900HV) |
VLPAK2000 -선택 사양-
자동 판독 측정 프로그램
경도 측정 시 인덴테이션의 대각선을 TV
모니터에서 측정해야 하는데 대부분 작업자에
따라 측정 값이 달라지게 된다. 또한 인력
낭비와 효율성 저하를 초래한다. VLPAK2000 자동
판독 측정 프로그램은 인덴테이션의 대각선
길이를 자동으로 판독하여 그 결과를
경도값으로 변환하므로 사용자에 의한 에러가
감소된다. 또한 프로그램의 고속 자동 판독
기능은 0.3초 만에 경도를 판독하므로 경도 측정
작업의 효율성이 크게 향상된다.
주문 번호: 810-312-1 (PC 시스템 포함)
 |
|
| |
코드 |
제품명(규격) |
가격 |
| |
810-125 |
HARDNESS
TESTER
(HM-102) |
14,040,000원 |
| |
| |
810-127 |
HARDNESS
TESTER
(HM-122) |
14,868,000원 |
| |
| |
810-128 |
HARDNESS
TESTER
(HM-114) |
20,646,000원 |
| |
| |
810-129 |
HARDNESS
TESTER
(HM-124) |
22,230,000원 |
| |
| |
810-152 |
HARDNESS
TESTER
(AVK-C1) |
16,740,000원 |
| |
| |
810-154 |
HARDNESS
TESTER
(AVK-C2) |
15,930,000원 |
| |
| |
810-160 |
HARDNESS
TESTER
(AVK-C0) |
12,870,000원 |
| |
| |
810-161 |
HARDNESS
TESTER
(HV-101) |
12,870,000원 |
| |
| |
810-165 |
HARDNESS
TESTER
(HV-114) |
16,740,000원 |
| |
| |
810-200 |
HARDNESS
TESTER
(AR-10) |
4,662,000원 |
| |
| |
810-212 |
HARDNESS
TESTER
(ARK-F1000) |
14,310,000원 |
| |
| |
810-214 |
HARDNESS
TESTER
(ARK-F2000) |
18,720,000원 |
| |
| |
810-218 |
HARDNESS
TESTER
(ARK-600) |
8,514,000원 |
| |
| |
810-242 |
HARDNESS
TESTER
(ASK-600) |
10,620,000원 |
| |
| |
810-251 |
HARDNESS
TESTER
(ATK-F1000) |
14,580,000원 |
| |
| |
810-253 |
HARDNESS
TESTER
(ATK-F2000) |
18,990,000원 |
| |
| |
810-255 |
HARDNESS
TESTER
(ATK-F3000) |
20,628,000원 |
| |
| |
810-257 |
HARDNESS
TESTER
(ATK-600) |
11,160,000원 |
| |
| |
810-942 |
HARDNESS
TESTER
(AVK-C150A3) |
42,030,000원 |
| |
| |
810-943 |
HARDNESS
TESTER
(AVK-C250A3) |
41,220,000원 |
| |
| |
810-961 |
HARDNESS
TESTER
(AVK-C100) |
21,348,000원 |
| |
| |
810-962 |
HARDNESS
TESTER
(AVK-C150) |
25,020,000원 |
| |
| |
810-963 |
HARDNESS
TESTER
(AVK-C200) |
20,520,000원 |
| |
| |
810-964 |
HARDNESS
TESTER
(AVK-C250) |
24,210,000원 |
| |
|
|
 | |
 |
|
 |
|
